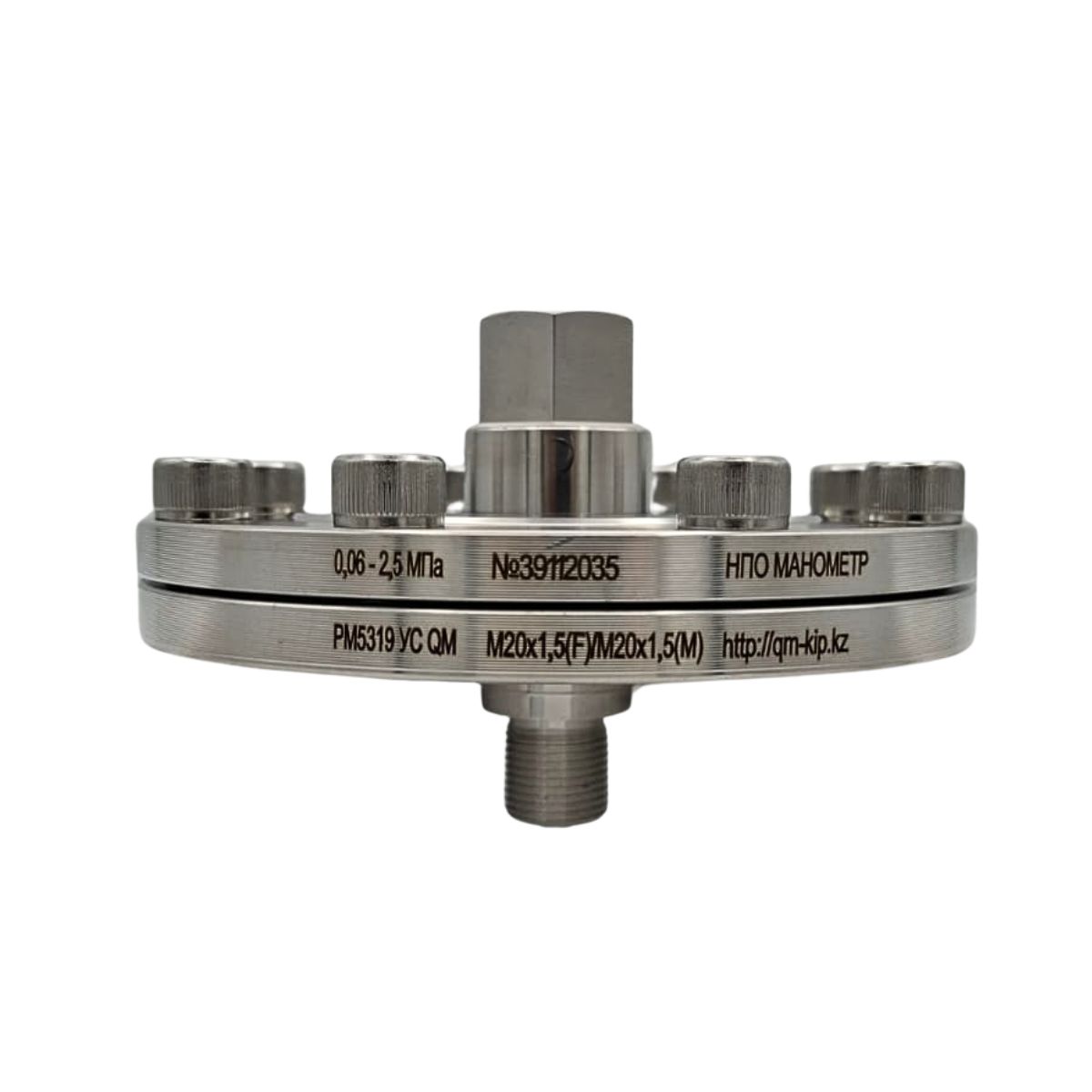

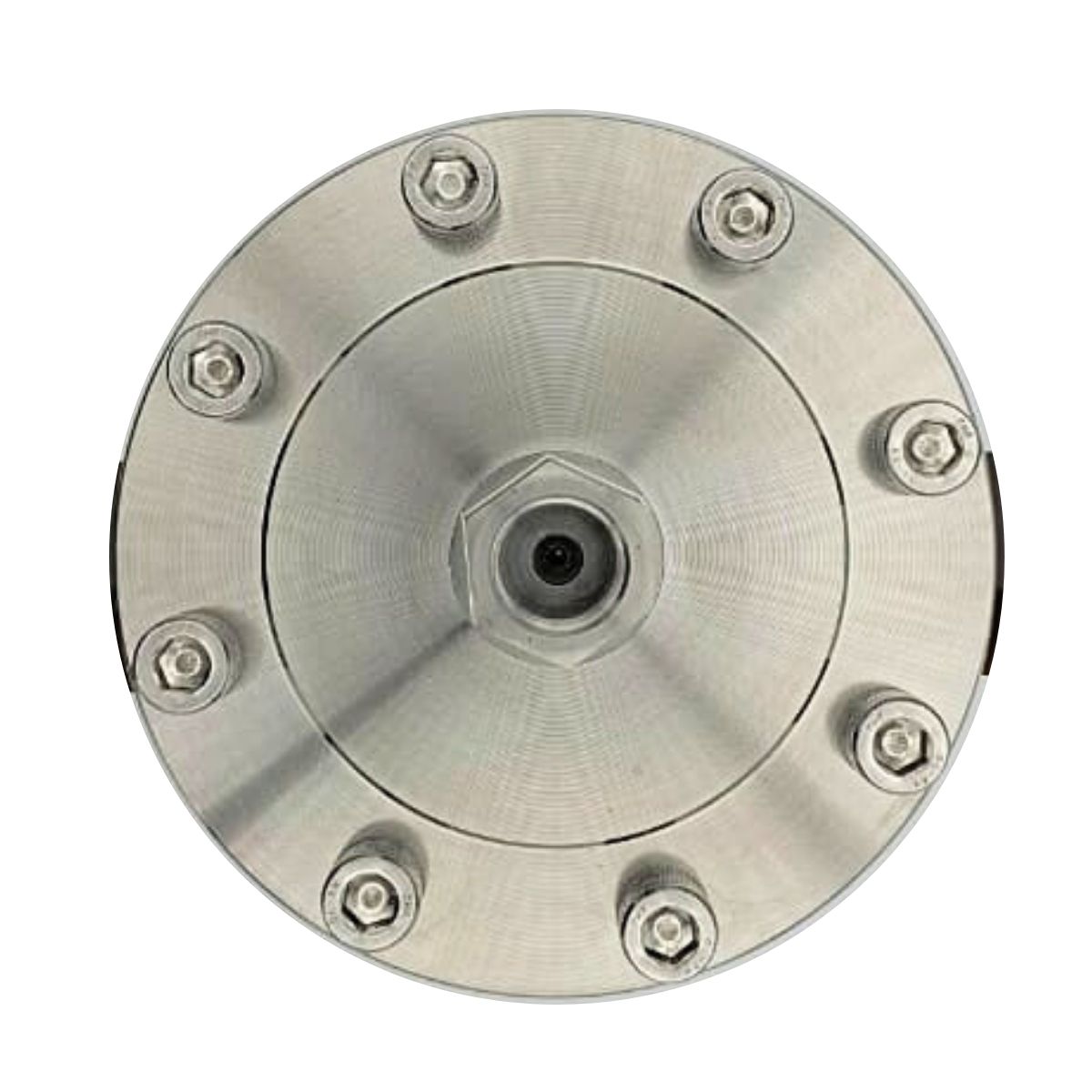

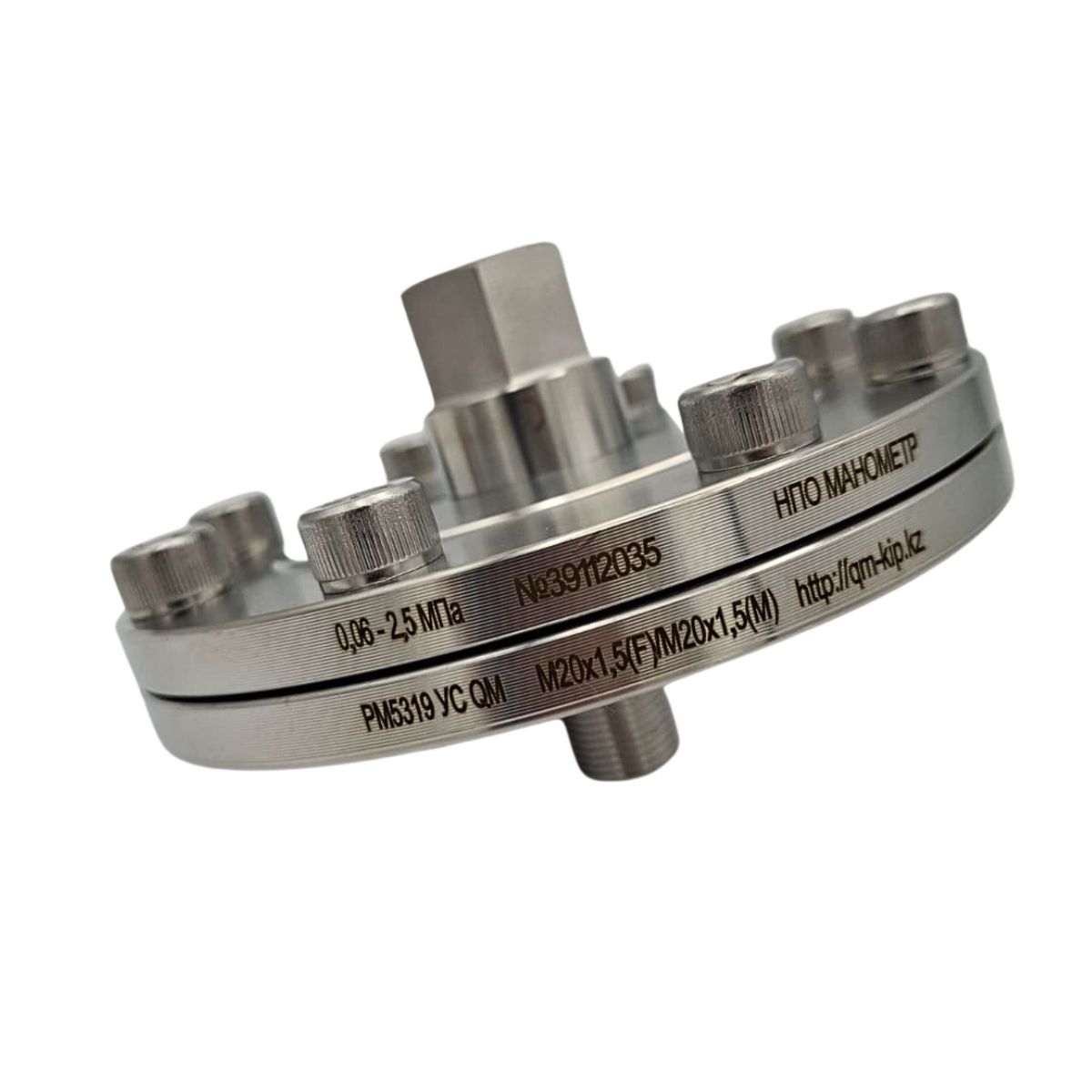

Разделители сред мембранные РМ 5319УС

Описание

Разделители сред мембранные РМ (далее – разделители) предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.

Характеристики

Верхний предел измерения измерительных устройств, комплектуемых разделителем, МПа	0.06; 0.1; 0.16; 0.25; 0.4; 0.6; 1.0; 1.6; 2.5
Вытесняемый объем не менее, см3	1
Внутренний объем разделителя, заполняемый разделительной жидкостью, не менее, см3	16
Материал корпуса	12x18H9; AISI 304
Материал мембраны	12x18H10T, 36НХТЮ, AISI 316
Номинальный диаметр, мм	145
Диаметр мембраны, мм	75
Размер квадрата под ключ, мм	27
Масса не более, кг	3,1
Устойчивость к климатическим воздействиям	УХЛ1
Диапазон температуры окружающей среды, С	-60...+60
Диапазон температуры измеряемой среды, С	-50...+200
Вносимая погрешность не более, %:	1
Материал уплотнительного кольца	Фторопласт (PTFE)
Тип корпуса	разборный
Резьба штуцера к процессу	M20x1.5 (M) / G1/2 (M) / NPT1/2 (M)
Резьба на выходе	M20x1.5 (F) / G1/2 (F) / NPT1/2 (F)
Исполнение "-01"	по заказу комплектуется дополнительной фторопластовой мембраной

Пределы измеряемого давления

Гарантии

Гарантийный срок эксплуатации - 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
